原来印刷后道加工工艺大有学问！
压痕线厚度A≥卡纸厚度（c），压痕线宽度B=1.5c+0.71mm，根据计算结果A×B（mm）选择压痕线规格；
用于瓦楞纸板的压痕线的计算方法：
压痕线厚度A≥瓦楞纸板的厚度（e），压痕线宽度B=2.0e+1.0mm，根据计算结果A×B（mm）选择压痕线规格；
量出钢线长度，用开剪机或手剪同样长度的压痕线，将压痕线套在钢线上；
揭开保护胶纸，开动模切机，压一次，要重压，使其粘牢，如果压痕线较短时最好压住停留1分钟左右；
开机拉出底板，撕去压痕线定位胶，然后用压痕线专用胶水或优质502强力胶水将压痕线两边加固，以免其移位；
最后用锋利的手术刀把过纸方向的压痕线两头削斜，以使过纸顺畅。

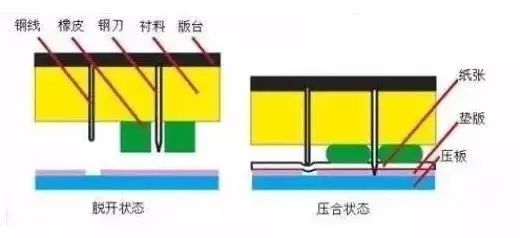

压痕线与钢线的配合：
钢线高度模切刀高度—纸张厚度；钢线厚度≥纸张厚度。
当模切刀之间的距离>8mm时，应选择硬度为HS25（瓦楞纸板）或HS35（卡纸，压缩率35%）的海绵胶；
当模切刀与钢线之间的距离<10mm时，应选择硬庶HS70的拱型海绵胶；
当模切刀与钢线之间的距离>10mm时，则应选择硬度为HS35的拱型海绵胶；模切刀的打口位应选用硬度为HS70的拱型胶，用于保护连点不被拉断。海绵胶安装在距离模切刀刀身两边最少1mm的位置，不能紧靠刀身安装；海绵胶应高出刀锋1.2mm左右，并视不同的硬度进行调节。

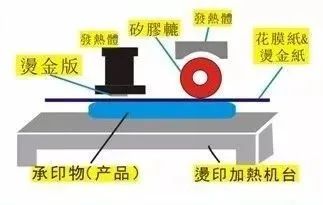

铜锌版：只能制成平面凸文，制作时生成一氧化氮破坏环境；
树脂版：不耐高温，PP、PE无法使用；
感光硅橡胶版：综合硅橡胶烫金版和树脂版，耐高温，柔韧性好，适合于复杂曲面工件。
2. 烫印压力以用手触摸没有明显的凹凸感为标准；
3. 烫印签样时应准备烫印胶片，把图案勾线（0.01mm线条），检查是否局部图案残缺；
4. 印刷前空压——把电化铝屑压掉，避免印刷油墨转移不上的现象；
5. 纸张要求表面强度高，白卡纸或玻璃卡纸注意反拉现象；
6. 烫印应用圆压圆或圆压平烫金机，因线接触压力较易调整；
7. 排版幅面不宜太大，拼版联数不易过多，以免造成印刷套准困难；
8. 烫印版一般采用腐蚀铜版或锌版，注意其平整度，最好用电雕版，并做一定的弧度，即中间高、周围低、方便排空气。
